حصوں کی CNC لیتھ مشینی ایک منظم اور خودکار درستگی مینوفیکچرنگ کا عمل ہے جس میں خام مال کو تیار مصنوعات میں تبدیل کرنے کے لیے مشین ٹول کے پروگرام شدہ کنٹرول کی ضرورت ہوتی ہے۔ اس کے بنیادی اقدامات کو مندرجہ ذیل چھ مراحل میں تقسیم کیا جا سکتا ہے، ہر ایک کو مشینی درستگی اور کارکردگی کو یقینی بنانے کے لیے سخت کنٹرول کی ضرورت ہوتی ہے۔
پروسیسنگ سے پہلے تیاری
● حصہ ڈرائنگ تجزیہ
CNC مشین پر مشینی ہونے والے حصے کی شکل، طول و عرض، رواداری اور سطح کی کھردری ضروریات کی تصدیق کریں، اور اہم خصوصیات (جیسے تھریڈز، آرکس اور گرووز) کی شناخت کریں۔
چیک کریں کہ آیا ڈرائنگ مکمل ہے اور تشریحات واضح ہیں تاکہ غلط تشریح کی وجہ سے مشینی غلطیوں سے بچا جا سکے۔
● مواد اور خالی انتخاب
سی این سی مشین ٹولز کو حصے کی کارکردگی کی ضروریات (طاقت، سختی، سنکنرن مزاحمت، وغیرہ) کی بنیاد پر مناسب مواد (جیسے سٹیل، ایلومینیم، تانبا، وغیرہ) کے انتخاب کی ضرورت ہوتی ہے۔
خالی کی قسم کا تعین کریں (بار اسٹاک، فورجنگ، کاسٹنگ، وغیرہ) اور چیک کریں کہ آیا اس کے طول و عرض اور سطح کا معیار مشینی الاؤنس کی ضروریات کو پورا کرتا ہے۔
● مشینی ٹول اور ٹولنگ کی تیاری

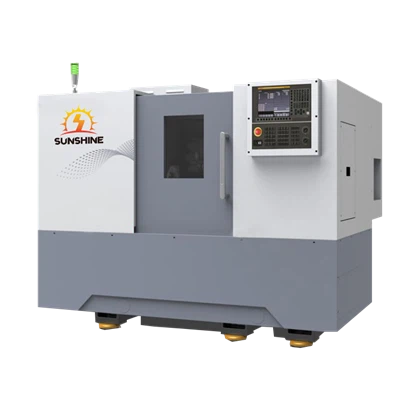

حصے کی پیچیدگی کی بنیاد پر CNC لیتھ کی قسم منتخب کریں (معاشی، مکمل-نمایاں، یا ٹرننگ سینٹر)۔
CNC مشین کے لیے مناسب ٹولز کا انتخاب کریں (بیرونی ٹرننگ ٹولز، گروونگ ٹولز، تھریڈنگ ٹولز، ڈرلز وغیرہ)، اور ٹول پہننے کے لیے چیک کریں۔ ضرورت کے مطابق ٹولز کو تیز یا تبدیل کریں۔
ٹولز انسٹال کریں اور ٹول ہولڈر کی پوزیشن کو ایڈجسٹ کریں تاکہ یہ یقینی بنایا جا سکے کہ ٹولز ورک پیس کے محور پر کھڑے ہیں اور کمپن یا مداخلت سے بچنے کے لیے۔
● ورک پیس کلیمپنگ اور ٹول سیٹنگ

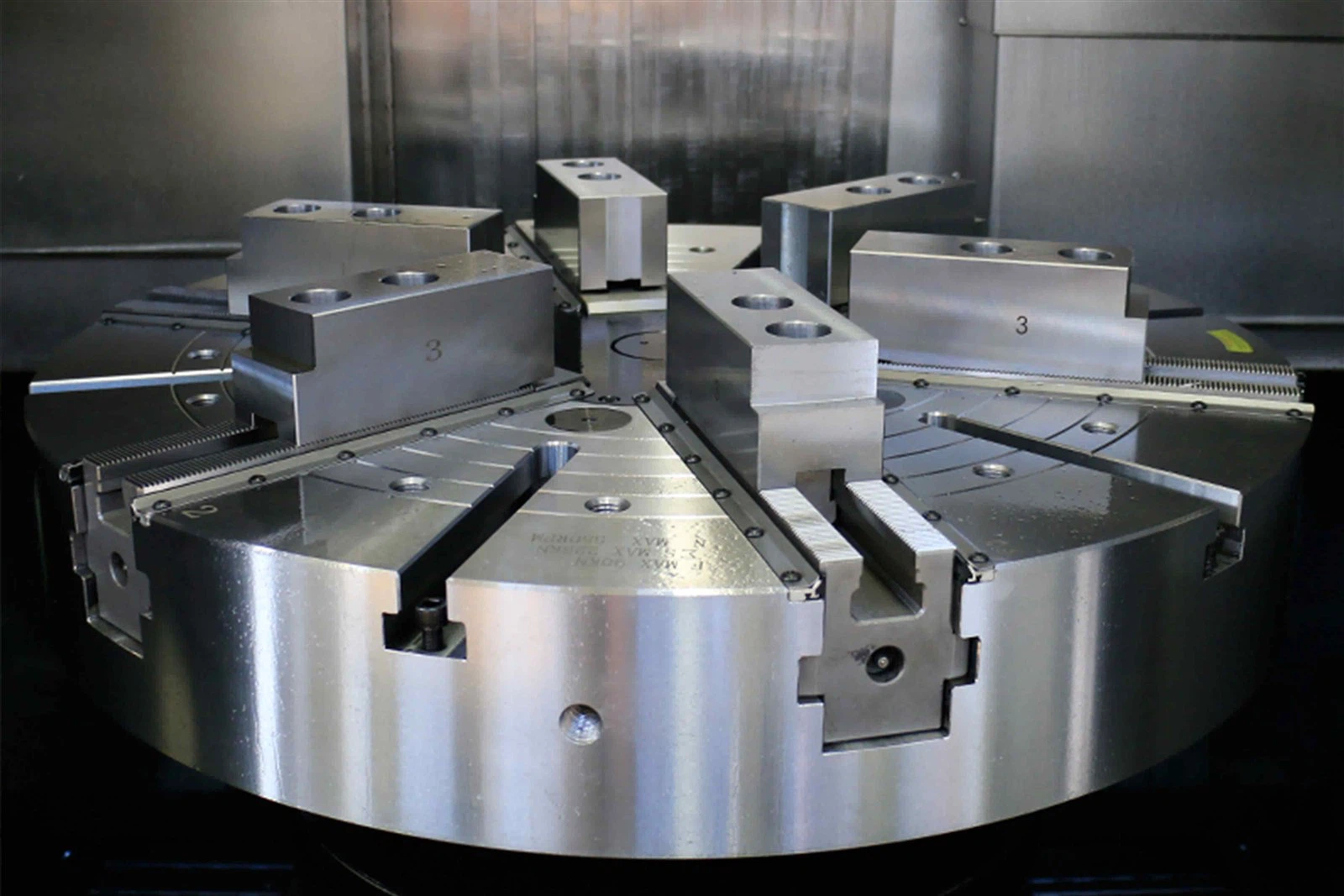

ورک پیس کی درست پوزیشننگ اور قابل اعتماد کلیمپنگ کو یقینی بنانے کے لیے کلیمپنگ کا ایک مناسب طریقہ (تین-جاؤ چک، چار-جاؤ چک، وغیرہ) منتخب کریں۔
مشین کوآرڈینیٹ سسٹم اور ورک پیس کوآرڈینیٹ سسٹم کے درمیان تعلق قائم کرنے کے لیے ٹول پوزیشن کو دستی طور پر سیٹ کریں یا خودکار ٹول سیٹر کا استعمال کریں۔
عمل کی منصوبہ بندی
● مشینی ترتیب کا تعین کریں۔
دہرائی جانے والی پوزیشننگ کی غلطیوں کو کم کرنے کے لیے "ختم کرنے سے پہلے کھردرا، دور سے پہلے، اور سوراخ سے پہلے سطحیں" کے اصول پر عمل کریں۔
مثال کے طور پر: پہلے بیرونی قطر کے حوالہ کی سطح کو مشین بنائیں، پھر آخری چہرہ اور اندرونی سوراخ، اور آخر میں نالیوں یا دھاگوں کو کاٹ دیں۔
● کاٹنے کے پیرامیٹرز کو منتخب کریں۔
مواد کی سختی، ٹول کی قسم، اور مشین ٹول کی کارکردگی کی بنیاد پر سپنڈل اسپیڈ (S)، فیڈ ریٹ (F)، کٹنگ ڈیپتھ (Ap) اور کٹنگ چوڑائی (Ae) سیٹ کریں۔
مشینی کارکردگی اور آلے کی زندگی کو متوازن کرنے کے لیے کٹنگ مینوئل کا حوالہ دیں یا آزمائشی کٹوتیوں کے ذریعے پیرامیٹرز کو ایڈجسٹ کریں۔
پروگرامنگ
● دستی پروگرامنگ
سادہ حصوں کے لیے موزوں، براہ راست G-کوڈ لکھنا (جیسے G00 ریپڈ پوزیشننگ، G01 لکیری انٹرپولیشن، G02/G03 سرکلر انٹرپولیشن وغیرہ)۔
مثال: بیرونی قطر کی مشین کرتے وقت، پروگرام میں ہدایات شامل ہو سکتی ہیں جیسے G00 X50 Z2؛ G01 X30 F0.2; وغیرہ
● خودکار پروگرامنگ (CAM)
سافٹ ویئر کا استعمال کرتے ہوئے پیچیدہ حصوں کے لیے ٹول پاتھ فائلز تیار کرتا ہے، خود بخود انہیں G-کوڈ میں تبدیل کرتا ہے، پروگرامنگ کی کارکردگی کو بہتر بناتا ہے۔
غلط ٹول پاتھ یا اوور کٹنگ سے بچنے کے لیے پروگرام کی منطق کو چیک کرنے کی ضرورت ہے۔
● پروگرام کی نقل اور تصدیق
مشین کنٹرول سسٹم میں پروگرام پر عمل درآمد کا مشاہدہ کرنے کے لیے کہ آیا ٹول پاتھ معقول ہے اور اس بات کی تصدیق کرنے کے لیے کہ کوئی تصادم یا اوورٹریول کے خطرات نہیں ہیں۔
اگر ضروری ہو تو، پروگرام کے حقیقی نفاذ کے اثر کی تصدیق کے لیے ڈرائی رن ٹیسٹ کریں۔
مشین ٹول آپریشن اور مشینی عمل درآمد
● پروگرام ان پٹ اور ڈیبگنگ

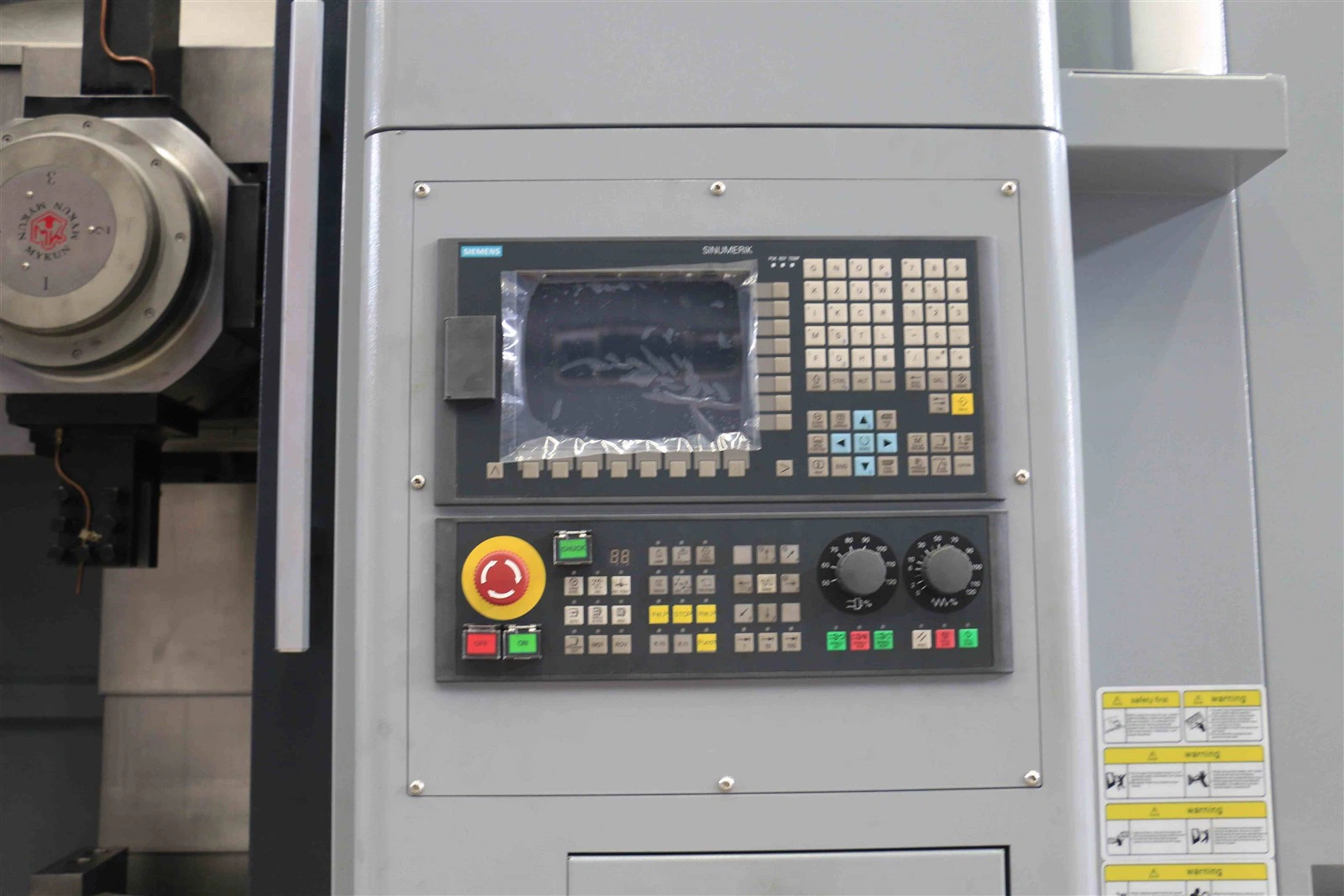

USB ڈرائیو، نیٹ ورک، یا دستی ان پٹ کے ذریعے پروگرام کو مشین ٹول کنٹرول سسٹم میں داخل کریں۔
مشینی پیرامیٹرز (جیسے سپنڈل اسپیڈ، کولنٹ سوئچ وغیرہ) سیٹ کریں اور ٹرائل کٹنگ کے لیے سنگل-بلاک آپریشن موڈ شروع کریں۔

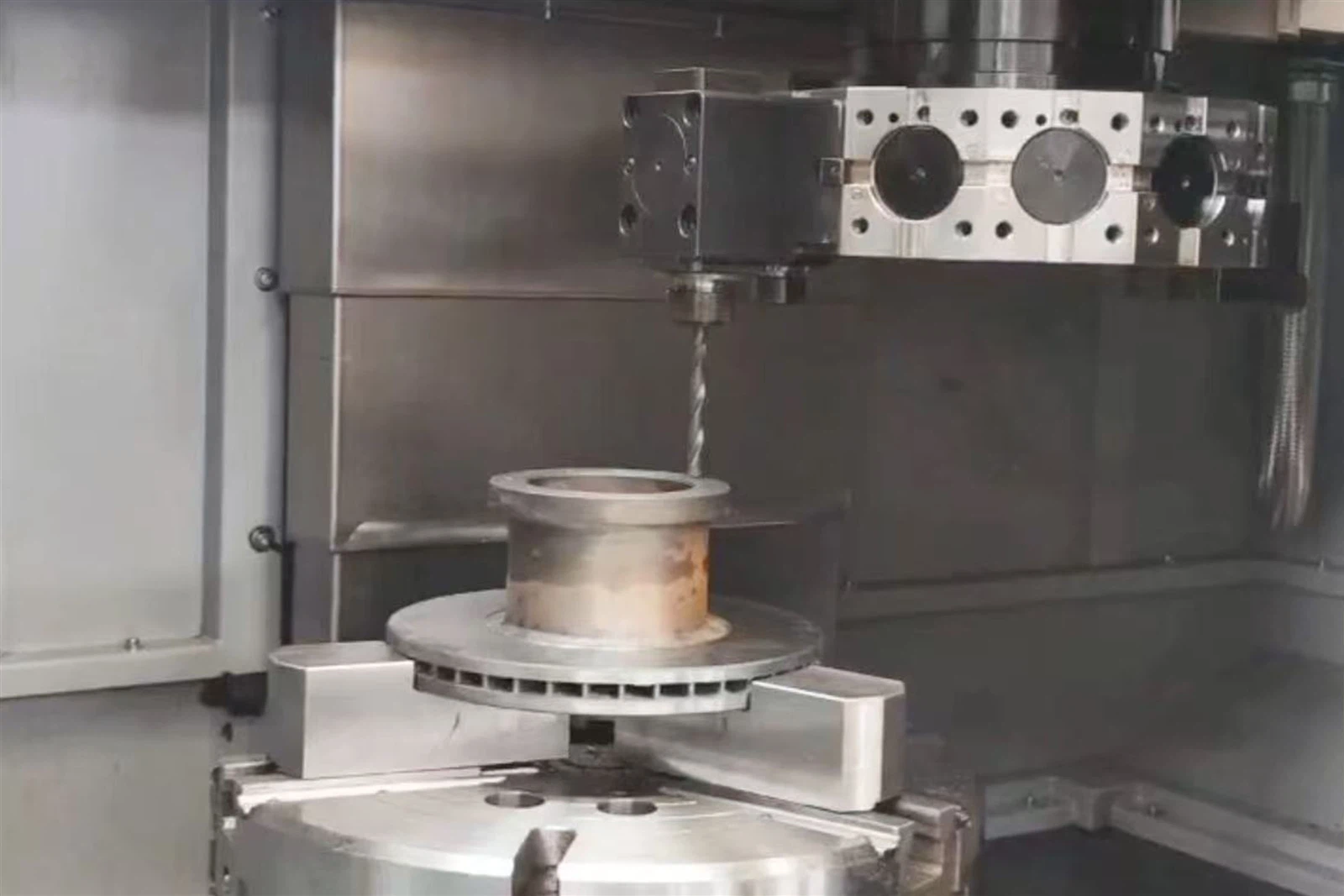

● پہلا حصہ مشینی
پہلے حصے کی مشینی کرنے کے بعد، جہتی درستگی اور سطح کے معیار کو جانچنے کے لیے پیمائشی ٹولز (کیلیپر، مائیکرو میٹر، ڈائل انڈیکیٹرز وغیرہ) استعمال کریں۔
ڈرائنگ کی ضروریات پوری ہونے تک CNC مشین کی مشینی اور معائنہ کے نتائج کی بنیاد پر پروگرام یا کٹنگ پیرامیٹرز کو ایڈجسٹ کریں۔
● بیچ مشینی
اس بات کی تصدیق کرنے کے بعد کہ CNC مشین کے ذریعے تیار کردہ پہلا حصہ اہل ہے، بڑے پیمانے پر پیداوار کے لیے خودکار سائیکل موڈ شروع کریں۔
مشینی عمل کے دوران ٹول کے لباس کو باقاعدگی سے چیک کریں اور ضرورت کے مطابق ٹول کے طول و عرض کو تبدیل کریں یا معاوضہ دیں۔
معیار کی جانچ اور کنٹرول
● آن لائن معائنہ
بند-لوپ کنٹرول کو حاصل کرنے کے لیے پیمائش کے فنکشنز (جیسے کانٹیکٹ پروبس) میں مشین ٹول کے بلٹ ان-کا استعمال کرتے ہوئے مشینی جہتوں کی حقیقی-وقتی نگرانی۔
● آف لائن معائنہ

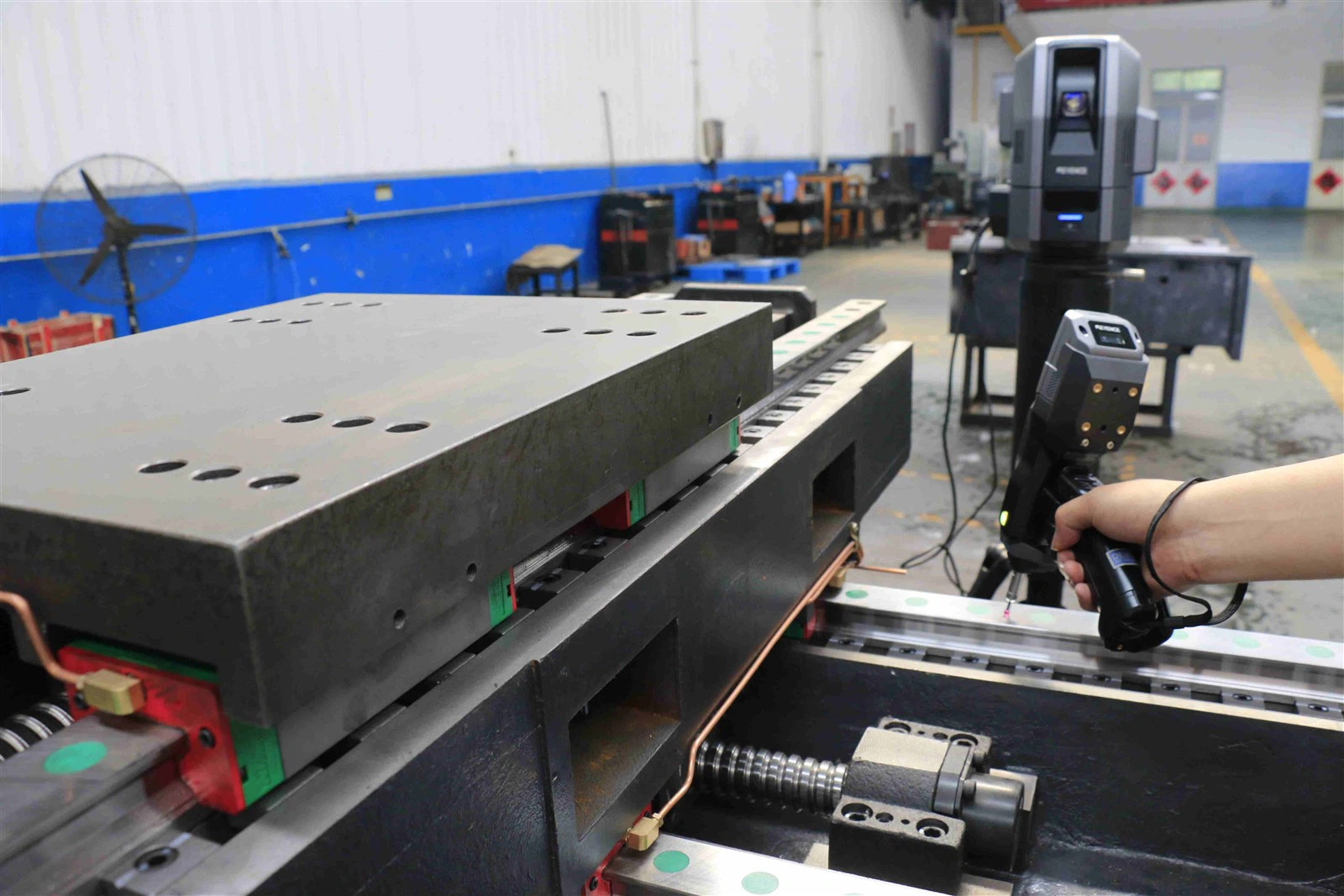

CNC مشینی مکمل ہونے کے بعد، پرزوں کا جامع طور پر معائنہ کیا جاتا ہے جیسے کوآرڈینیٹ میجرنگ مشین (سی ایم ایم) اور لیزر انسپکشن ڈیوائسز۔
کلیدی طول و عرض، ہندسی رواداری (جیسے مرتکزیت اور کھڑے ہونے)، اور سطح کی کھردری جانچ کی جاتی ہے۔
پوسٹ- پروسیسنگ اور خلاصہ
● ڈیبرنگ اور صفائی
اسمبلی کے دوران خروںچ یا مداخلت کو روکنے کے لیے سینڈ پیپر اور چیمفرنگ ٹولز جیسے ٹولز کا استعمال کرتے ہوئے حصوں کے کناروں سے گڑ کو ہٹا دیں۔
تیل اور چپس کو ہٹانے کے لیے حصوں کی سطح کو صاف کریں، صاف ظاہری شکل کو یقینی بنائیں۔
● زنگ سے بچاؤ کا علاج
پرزوں کی عمر کو بڑھانے کے لیے زنگ سے بچاؤ کا تیل لگائیں یا آسانی سے خراب ہونے والے مواد (جیسے اسٹیل کے پرزے) پر الیکٹروپلاٹنگ کریں۔
● عمل کا خلاصہ اور اصلاح
مستقبل میں بہتری کی بنیاد فراہم کرنے کے لیے مشینی عمل کے دوران درپیش مسائل کو ریکارڈ کریں (جیسے ٹول لائف، پروگرام کی کارکردگی وغیرہ)۔
مشینی استحکام اور کارکردگی کو بہتر بنانے کے لیے عمل کے پیرامیٹرز یا ٹول کے راستوں کو بہتر بنائیں۔
